X'inhi d-differenza ewlenija bejn HART 5 u HART 7?
Mill-perspettiva tan-numru tal-verżjoni, Ċert 7 jidher li huwa sempliċement "verżjoni aġġornata," iżda ż-żewġ standards juru differenzi fundamentali f'erba' dimensjonijiet: l-istruttura tal-frejm, il-mekkaniżmi tal-indirizzar, it-tipi ta' dejta, u t-topoloġija tan-netwerk. Filwaqt li Hart juża "frejms qosra, varjabbli singoli, u polling master-slave," Ċert 7 jadotta "frejms twal, varjabbli multipli, u arkitettura ta' pubblikazzjoni-abbonament." Din il-bidla tirriżulta f'żieda ta' madwar tmien darbiet fid-densità tal-informazzjoni taħt kundizzjonijiet ta' wajers identiċi, flimkien ma' tnaqqis ta' 50% fil-latenza medja tar-rispons. Barra minn hekk, Ċert 7 jimponi rekwiżiti aktar stretti fuq is-softwer ospitanti: irid jappoġġja l-parsing DDL 7 u l-burst buffering; in-nuqqas li jagħmel dan iġiegħel ritorn għall-modalità ta' kompatibilità Hart 5, u b'hekk jillimita b'mod sinifikanti l-funzjonalità.
Ⅰ.Differenzi fil-Protokolli u t-Teknoloġiji tal-Komunikazzjoni
Tul ta' byte wieħed

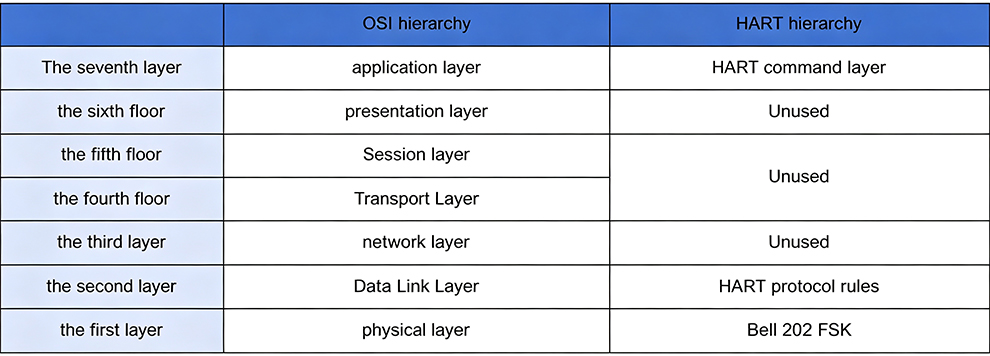

L-ispeċifikazzjonijiet tas-saff fiżiku jibqgħu identiċi għaż-żewġ verżjonijiet, bid-differenzi li joħorġu fis-saff tal-link. Frejms Hart żomm tulijiet fissi: il-qasam tad-dejta tal-utent huwa limitat għal 16-il byte, filwaqt li n-numri tal-kmand 0–255 huma assenjati b'mod uniformi mill-korp tal-istandardizzazzjoni. Ċert 7 Il-frejms jappoġġjaw tulijiet estiżi, li jippermettu qasam tad-dejta tal-utent sa 256 byte u jintroduċu "spazju ta' kmand speċifiku għall-manifattur" (0–31) li jippermetti lill-manifatturi tal-apparati jimplimentaw algoritmi proprjetarji.
2, formati tal-indirizz
Rigward il-formati tal-indirizzi, Ċerv juża jew indirizzi qosra ta' 0–15 jew indirizzi twal ta' 38-bit; Hart 7 jintroduċi wkoll "indirizzi loġiċi," li jippermettu li varjabbli multipli fl-istess unità tal-ħardwer jissottoskrivu b'mod indipendenti u jtejbu l-effiċjenza tal-multiplexing.
3. Prinċipju Tekniku
L-aktar importanti, Ċert 7 Għandu mekkaniżmu ta' "perjodu ta' burst programmabbli", li jippermetti lill-iskjavi jittrażmettu d-dejta b'mod proattiv ibbażat fuq triggers ta' avvenimenti jew skedi perjodiċi, u b'hekk jelimina l-ħtieġa għal polling frekwenti mill-istazzjon ewlieni u jnaqqas l-użu tal-kejbil b'madwar 60%. Din l-innovazzjoni tistabbilixxi t-teknoloġija fundamentali għall-iskedar sussegwenti ta' time-slots f'Wireless Hart.
II. Paragun tal-Prestazzjoni u l-Kompatibbiltà
1. Aspetti tal-prestazzjoni
F'termini ta' prestazzjoni, Hart 7 jagħti żieda ta' 16-il darba fil-kapaċità tat-tagħbija għal kull frejm, li tippermetti trażmissjoni stabbli sa 128 varjabbli Float32 fuq firxiet ta' 4–20 mA b'ċiklu minimu ta' aġġornament ta' 250 ms, filwaqt li Hart taħt kundizzjonijiet identiċi jista' jittrażmetti varjabbli waħda biss f'madwar 330 ms.
2. Kompatibilità
2.1 Kompatibilità mal-HART 7.0

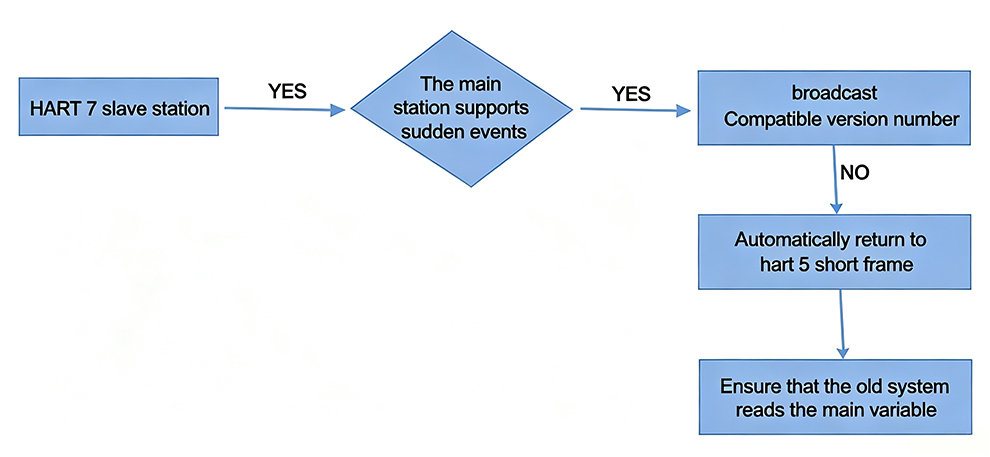

Rigward il-kompatibbiltà, Ċert 7 L-iskjavi awtomatikament ixandru "numru ta' verżjoni kompatibbli"; jekk jindunaw li l-master ma jappoġġjax il-modalità burst, awtomatikament jerġgħu lura għal Ċert 5 frejms qosra biex jiżguraw li s-sistemi legati xorta jkunu jistgħu jaċċessaw il-varjabbli ewlenin. Madankollu, din il-kompatibilità inversa ma tapplikax:
2.2 HART 6.0 Ma jistax jiġi analizzat il-frejms twal ta' Hart 7
kaptani li jużaw Ċert 6 jew aktar kmieni ma jistax jiġi analizzat Ċert 7 frejms twal; jekk tipprova tibgħat kmandi estiżi, dan jirriżulta f'kodiċi ta' status ta' "kmand mhux implimentat" mill-iskjavi, li jeħtieġ aġġornamenti tal-firmware tal-gateway jew tal-PLC biex jippermettu l-funzjonalità sħiħa.
Għalhekk, fin-netwerks ibridi, huwa rakkomandat li jiġu diretti Ċert 7 apparati permezz ta' kanali dedikati jew fuq in-naħa tas-sistema l-ġdida biex jipprevjenu timeouts ta' komunikazzjoni kkawżati minn komunikazzjoni ħażina ta' frejms twal minn masters legati.
III. Analiżi tal-Espansjoni u l-Limitu tal-Funzjoni
1. Karatteristiċi estiżi

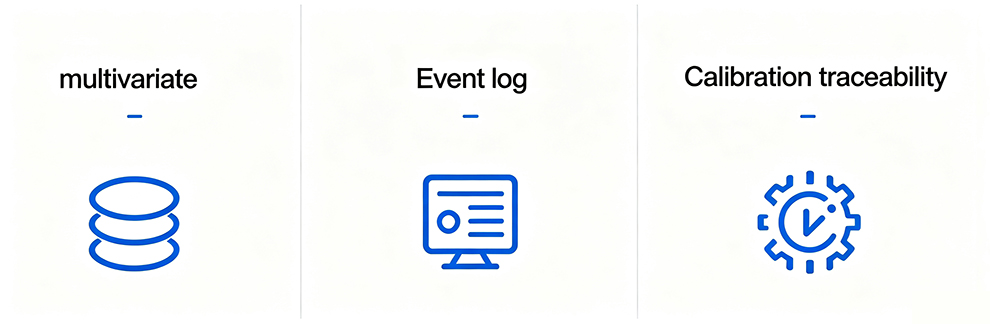

It-titjib funzjonali ta' Hart 7 jiffoka fuq tliet oqsma ewlenin: monitoraġġ multivarjabbli, reġistrazzjoni tal-avvenimenti, u traċċabilità tal-kalibrazzjoni. L-appoġġ multivarjabbli jippermetti lil trasmettitur tal-pressjoni differenzjali li joħroġ simultanjament erba' kurvi li jirrappreżentaw il-pressjoni differenzjali, il-pressjoni statika, it-temperatura, u l-istatus tas-saħħa tas-sensur, u b'hekk jelimina l-ħtieġa għal wajers addizzjonali. Ir-reġistrazzjoni tal-avvenimenti tista' taħżen fil-cache sa 256 allarm u tranżizzjonijiet tal-istatus reċenti, u b'hekk tiffaċilita l-awditjar wara l-avveniment. It-traċċabilità tal-kalibrazzjoni taħżen id-dati tal-kalibrazzjoni, il-persunal responsabbli, u n-numri tal-istrumenti ta' referenza f'ħażna mhux volatili, u b'hekk tikkonforma mar-rekwiżiti tal-FDA 21 CFR Parti 11 għar-rekords elettroniċi.
2, limitazzjonijiet funzjonali
Madankollu, Ċert 7 jibqa' ristrett mir-rata tas-saff fiżiku ta' 1200 bit/s; jekk tipprova tissottoskrivi għall-128 varjabbli kollha f'intervall ta' 250 ms, dan jaqbeż il-limiti teoretiċi tal-bandwidth, u dan iwassal għal telf ta' pakketti.
Għalhekk, fl-iskjerament prattiku, il-varjabbli għandhom jiġu sottoskritti permezz ta' kanali u frekwenzi separati bbażati fuq il-prijorità, bil-filtrazzjoni taż-"żona mejta" attivata biex tiżgura li t-traffiku massimu ma jaqbiżx is-70% tal-kapaċità tal-linja—limitazzjoni li ħafna drabi tiġi injorata mill-inġiniera fuq il-post.
